Salut! En tant que fournisseur de butées à billes, on me demande souvent comment distinguer ces mauvais garçons des autres types de roulements. Ce n'est pas aussi difficile que vous ne le pensez, et dans ce blog, je vais vous l'expliquer d'une manière facile à comprendre.
Que sont les butées à billes ?
Tout d’abord, parlons de ce que sont les butées à billes. Il s'agit d'un type spécial de roulement conçu pour supporter des charges axiales, ce qui signifie qu'ils sont parfaits pour les applications où la force est principalement dans une direction le long de l'arbre. Ils sont constitués d'un jeu de billes, généralement maintenues en place par une cage, et de deux rondelles. Une laveuse est stationnaire et l’autre tourne.
Comment les repérer
1. Forme et conception
L’un des moyens les plus simples de distinguer les butées à billes des autres roulements est leur forme. Contrairement aux roulements radiaux, qui ressemblent davantage à une bague circulaire et sont conçus pour supporter des charges perpendiculaires à l'arbre, les butées à billes ont une forme plus plate et semblable à un disque. Les balles sont généralement disposées sur une seule rangée ou parfois sur plusieurs rangées, en fonction des exigences de charge.
Si vous regardez attentivement le roulement, vous remarquerez que les rondelles ont une piste rainurée où roulent les billes. Cette rainure est conçue pour maintenir les billes en place et assurer un fonctionnement fluide. D'autres roulements, comme les roulements à aiguilles ou les roulements à rouleaux cylindriques, ont une conception complètement différente. Les roulements à aiguilles utilisent des rouleaux longs et minces au lieu de billes, et les roulements à rouleaux cylindriques ont des rouleaux cylindriques dont le diamètre est beaucoup plus grand que celui des billes des butées à billes.
2. Charge – Capacités de manutention
Une autre différence clé réside dans la manière dont ils gèrent les charges. Les butées à billes concernent uniquement les charges axiales. Ils sont utilisés dans les applications où la force principale pousse ou tire le long de l'axe de l'arbre. Par exemple, dans une transmission automobile, ils peuvent être utilisés pour supporter les forces axiales générées par les engrenages.
D'autre part, les roulements radiaux sont conçus pour supporter des charges perpendiculaires à l'arbre. Pensez aux roues d'un vélo. Les roulements des moyeux de roue sont des roulements radiaux car ils doivent supporter le poids du vélo et du cycliste, qui agit perpendiculairement à l'essieu.
Si vous regardez un roulement dans une machine et que vous savez que la charge principale est axiale, il y a de fortes chances qu'il s'agisse d'une butée à billes. Mais si la charge est principalement radiale, il s’agit probablement d’un autre type de roulement.
3. Exemples d'applications
Examinons quelques applications du monde réel pour mieux comprendre la différence.
Roulements à billes de poussée:
- Dans une pompe verticale, la roue crée une force axiale lorsqu'elle pompe le fluide. Des butées à billes sont utilisées pour supporter cette charge axiale et maintenir la roue en place.
- Dans une machine à tour, la broche peut subir des forces axiales lors de la coupe ou du tournage d'une pièce. Des butées à billes sont utilisées pour gérer ces forces et assurer le bon fonctionnement de la broche.
Autres roulements:
- Les roulements rigides à billes sont couramment utilisés dans les moteurs électriques. Ils peuvent supporter à la fois des charges radiales et une petite quantité de charges axiales. La fonction principale ici est de soutenir l’arbre rotatif et de réduire la friction, la charge radiale étant le facteur dominant.
- Les roulements à rouleaux coniques sont souvent utilisés dans les moyeux de roues automobiles. Ils peuvent supporter des charges radiales et axiales importantes, mais leur conception est différente de celle des butées à billes. La forme effilée des rouleaux leur permet de répartir la charge plus uniformément.
Marques populaires de butées à billes

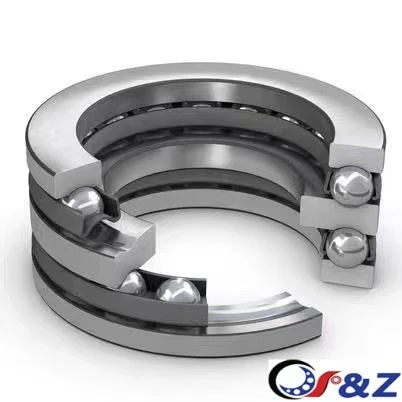

Il existe plusieurs marques bien connues de butées à billes sur le marché. Certains des plus populaires incluentRoulement à billes de butée FAG,Roulement à billes de poussée F&Z, etRoulement à billes de poussée SKF.
FAG est connu pour son ingénierie de haute qualité et sa fabrication de précision. Leurs butées à billes sont utilisées dans une large gamme d'applications industrielles où la fiabilité est essentielle.
F&Z offre un excellent équilibre entre qualité et rentabilité. Ils proposent une gamme de produits diversifiée qui peut répondre aux besoins de différents clients.
SKF est une marque mondialement reconnue. Leurs butées à billes sont connues pour leur durabilité et leurs performances, et elles sont souvent utilisées dans des applications haut de gamme.
Pourquoi nous choisir comme fournisseur ?
En tant que fournisseur de butées à billes, nous avons beaucoup à offrir. Nous disposons d'une large gamme de produits de différentes marques afin que vous puissiez choisir celui qui correspond le mieux à vos besoins. Que vous ayez besoin d'un roulement FAG de haute précision pour une application industrielle critique ou d'un roulement F&Z plus économique pour un projet moins exigeant, nous avons ce qu'il vous faut.
Notre équipe d’experts est toujours à votre disposition pour répondre à toutes vos questions. Nous pouvons vous aider à choisir le roulement adapté à votre application spécifique, et nous pouvons également vous fournir une assistance technique si vous rencontrez des problèmes.
Nous comprenons que le temps, c'est de l'argent, c'est pourquoi nous proposons des délais de livraison rapides. Nous savons que vous ne pouvez pas vous permettre d'attendre vos repères et nous nous engageons à vous les livrer le plus rapidement possible.
Contactez-nous pour l'approvisionnement
Si vous êtes à la recherche de butées à billes, n'hésitez pas à nous contacter. Nous sommes là pour rendre le processus d'approvisionnement aussi simple que possible pour vous. Que vous soyez une petite entreprise ou une grande société industrielle, nous pouvons travailler avec vous pour répondre à vos besoins en matière de roulements.
Envoyez-nous simplement un e-mail ou appelez-nous, et nous serons heureux de discuter de vos besoins et de vous proposer un devis. Nous sommes convaincus qu'une fois que vous travaillerez avec nous, vous comprendrez pourquoi nous sommes l'un des principaux fournisseurs sur le marché des butées à billes.
Références
- Manuel des machines, 31e édition
- Manuel de conception et d'application des roulements par SKF
Alors voilà ! Vous savez maintenant comment distinguer les butées à billes des autres roulements. Si vous avez d'autres questions, n'hésitez pas à nous contacter.
